Abri voiture · Charpente Douglas

Carport Douglas pour 1 véhicule

Name: Structure Bois Jardin – Périgord Paysage
Address: 55 Rue du 8 Mai 1945, Molières, Dordogne, 24480, FR
Telephone: +33988372641
Price range: Sur devis

Un carport indépendant, ouvert sur les quatre côtés, pour stationner une voiture à l’abri. Sa toiture monopente de 4,00 × 6,10 m associe une charpente Douglas apparente, une couverture en bac acier et une collecte des eaux en façade basse.

Demander un devis pour ce modèle Retour au catalogue

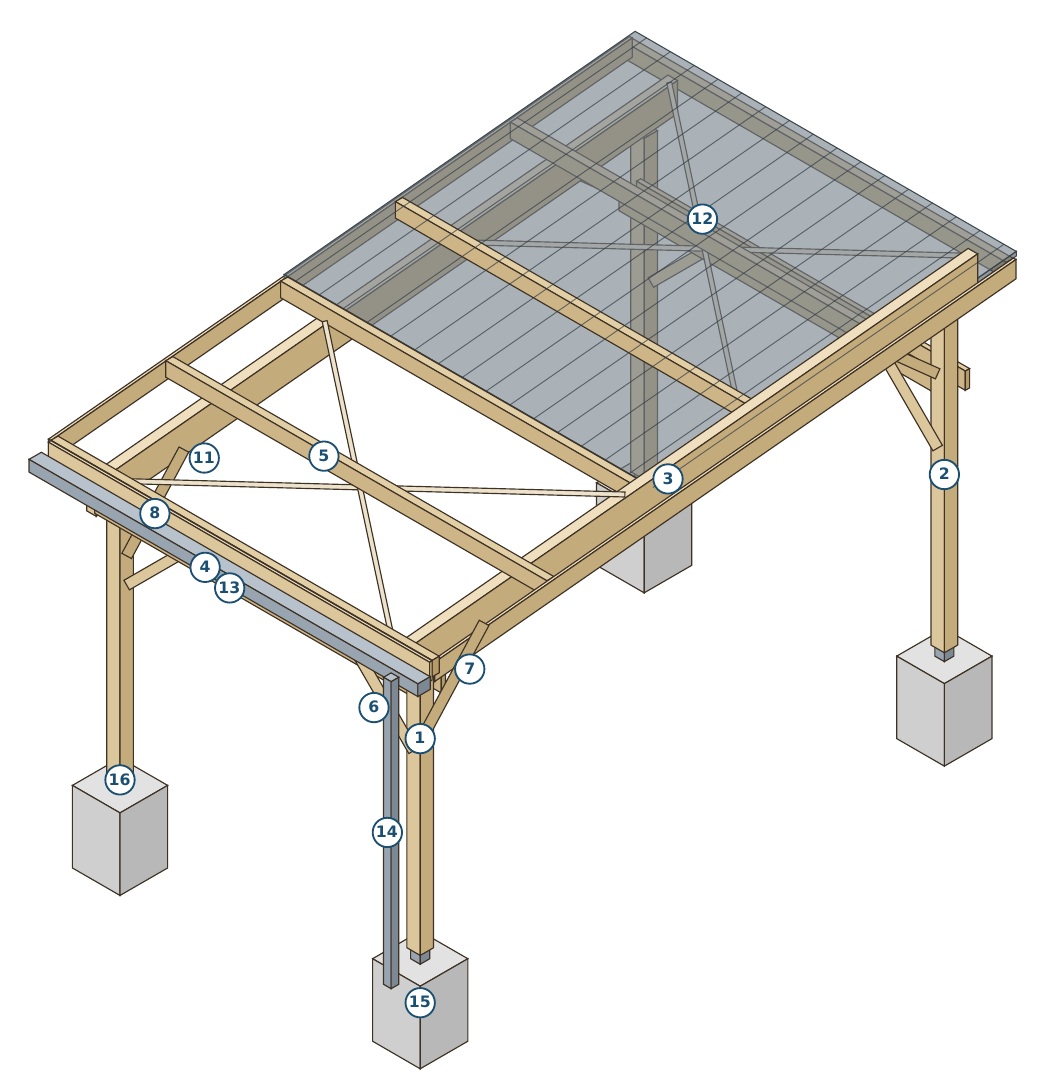

Vue axonométrique originale du carport douglas pour 1 véhicule, extraite du plan Périgord Paysage — Vue de votre plan original · © Périgord Paysage

Les plans du modèle

La structure, vue dans ses détails

La couverture est partiellement déposée dans la vue d’ensemble pour montrer la charpente et ses assemblages. La façade avant précise les passages et les hauteurs. Cliquez sur une planche pour la lire en grand.

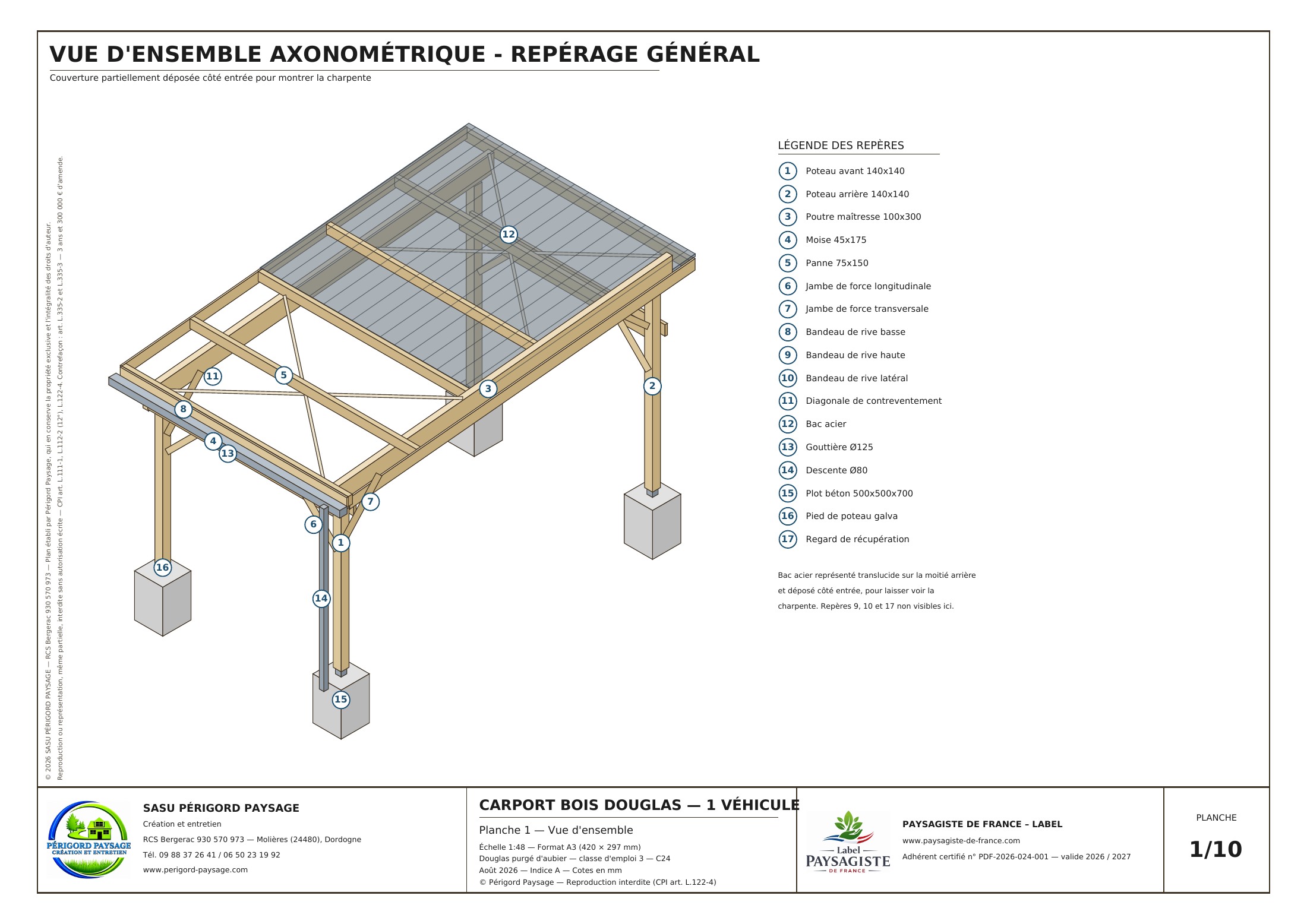

Plan original : vue d’ensemble axonométrique et repérage des pièces — 01 — Vue d’ensemble et repérage

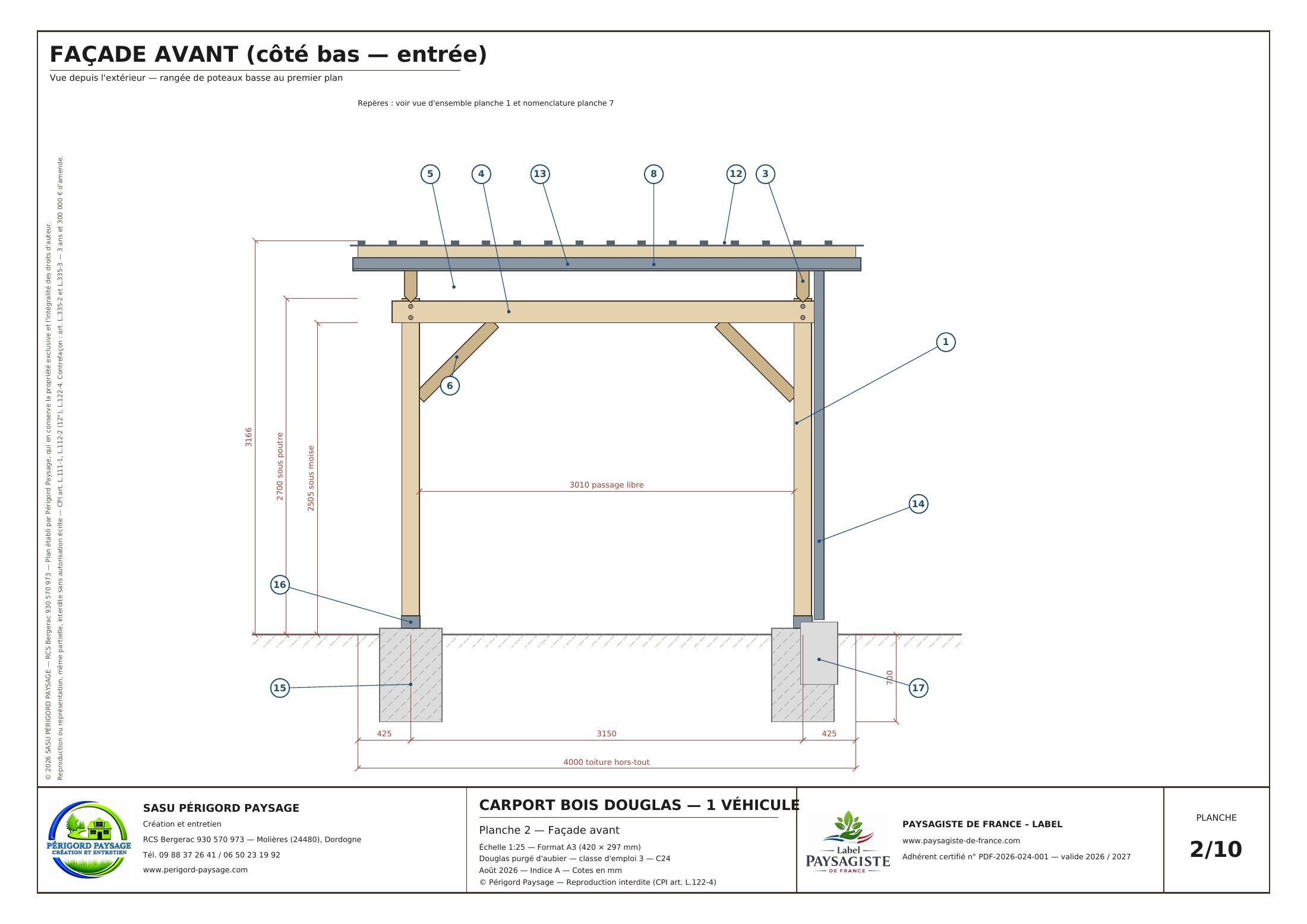

Plan original : façade avant et passages — 02 — Façade avant et passages

Consulter le dossier de plans complet · PDF, 10 planches

Le modèle en détail

Une place abritée, facile à utiliser

Ce modèle crée une place de stationnement couverte tout en conservant un accès ouvert et une circulation d’air naturelle. Il peut prendre place à côté de la maison, en bord d’allée ou sur une aire de stationnement dédiée. Le passage de 3,01 m correspond à l’espace entre les poteaux ; la largeur de 4 m correspond à la toiture avec ses débords.

La hauteur utile à l’entrée est de 2,505 m sous la moise. Pour apprécier l’accès de votre véhicule, il faut aussi tenir compte de l’inclinaison de l’allée, des barres de toit, d’un coffre et de l’ouverture du hayon. Ces points sont examinés avec les dimensions du véhicule lors du devis.

Fabrication à la commande par Périgord Paysage à Molières, en Dordogne. Livraison dans toute la France et pose en Dordogne sur devis.

Les dimensions à connaître

Toiture hors-tout	4 000 × 6 100 mm
Implantation entre axes	3 150 × 5 500 mm
Passage libre en largeur	3 010 mm
Hauteur sous moise à l’entrée	2 505 mm
Hauteur sous poutre	2 700 mm côté bas · 3 250 mm côté haut
Hauteur hors-tout	3 770 mm
Pente de toiture	10 %
Structure principale	4 poteaux de 140 × 140 mm
Poutres et pannes	100 × 300 mm · 75 × 150 mm
Couverture prévue	Bac acier laqué de 0,63 mm, sous-face anti-condensation

Dimensions du modèle de référence établi par Périgord Paysage. Les adaptations et prestations comprises sont précisées au devis.

Une charpente visible, pensée comme un ensemble

Le plan prévoit quatre poteaux Douglas de 140 × 140 mm, deux poutres maîtresses de 100 × 300 mm et six pannes de 75 × 150 mm. Les moises relient les appuis ; huit jambes de force et les diagonales de toiture assurent le contreventement de cette structure ouverte.

Le bois est prévu en Douglas français purgé d’aubier, de classe mécanique C24. Les arêtes vues sont chanfreinées et les abouts des poutres reçoivent une coupe décorative. Les assemblages, les sections et les renforts font partie du modèle : ils ne doivent pas être retirés pour dégager davantage de passage.

Couverture et évacuation de la pluie

La couverture prévue est un bac acier nervuré laqué, avec une sous-face en feutre anti-condensation. La pente de 10 % dirige l’eau vers une gouttière de diamètre 125 mm sur le côté bas. Une descente de diamètre 80 mm évacue l’eau vers le raccordement retenu pour le terrain.

Le feutre de sous-face aide à gérer la condensation ; la conception ouverte conserve la ventilation. Le choix du coloris de couverture, des finitions de rive et du raccordement des eaux se précise dans le devis.

Implantation, livraison et suivi

Le dossier prévoit quatre plots béton de 500 × 500 × 700 mm et des pieds de poteau galvanisés déportés. Le bois reste séparé du béton. Ces dimensions constituent une référence du plan ; les fondations et ancrages se définissent selon le sol, l’exposition au vent et les conditions du lieu de pose.

Prévoyez l’accès pour la livraison, une zone de manutention et un espace de travail autour du carport. Après le montage, le dossier prévoit un contrôle du serrage de la boulonnerie entre trois et six mois. Un contrôle des évacuations et le retrait des feuilles permettent de conserver un bon écoulement.

Préparer votre projet

Vos questions sur ce modèle

Le carport est-il fermé ?

Le modèle présenté est indépendant et ouvert sur les quatre côtés. Une fermeture ou un bardage modifierait les prises au vent et doit faire l’objet d’une étude et d’un devis adaptés.

Les fondations sont-elles comprises ?

Le devis précise séparément la structure, la couverture, les ancrages, les fondations, la livraison et la pose selon votre projet.

Puis-je adapter les dimensions ?

Oui, une adaptation peut être étudiée. Elle implique de revoir la charpente, les renforts et l’implantation ; elle ne se limite pas à allonger les pièces du modèle.

Parlons de votre implantation

Envoyez votre commune, les dimensions disponibles et quelques photos du lieu. Le devis précise la structure, les finitions, les adaptations, la livraison et la pose souhaitée.
