Charpente Douglas · Toiture à deux versants

Carport Douglas à deux pentes · 1 véhicule

Un carport indépendant pour abriter une voiture sous une toiture à deux pentes. La charpente Douglas apparente porte une couverture en bac acier de 4,00 × 6,10 m, avec évacuation des eaux à l’avant et à l’arrière.

Demander un devis pour ce modèle Voir les plans originaux

Vue extraite du plan original : Carport Douglas à deux pentes · 1 véhicule — Vue originale extraite du dossier · © Périgord Paysage

Carport en Douglas

Un abri ouvert avec une ligne de faîtage centrale

Le modèle repose sur 4 poteaux de 140 × 140 mm et 2 fermes. Chaque travée offre un passage de 3,01 m entre poteaux, pour une profondeur de 5,50 m entre les rangées. Les débords de toiture portent l’emprise couverte à 4,00 × 6,10 m.

Les deux versants présentent une pente de 15 %. Le faîtage atteint 3,681 m, alors que la hauteur libre minimale sous moise est de 2,505 m et celle sous entrait de 2,70 m. Ces hauteurs correspondent à des points différents de la charpente et doivent être comparées à votre véhicule et à votre accès.

Lire les vues de charpente

Une partie de la couverture est retirée ou représentée translucide sur les plans afin de rendre les assemblages visibles. La couverture prévue est en bac acier ; le dessin ne décrit pas une toiture partiellement ouverte ou vitrée.

Fabrication à la commande par Périgord Paysage à Molières, en Dordogne. Livraison dans toute la France et pose en Dordogne sur devis.

Les dimensions à connaître

Nombre de places	1
Emprise de toiture	4 000 × 6 100 mm
Passage libre par travée	3 010 mm
Profondeur entre rangées de poteaux	5 500 mm
Hauteur libre sous moise	2 505 mm
Hauteur sous entrait	2 700 mm
Hauteur totale au faîtage	3 681 mm
Pente des deux versants	15 % · environ 8,5°
Poteaux et fermes	4 poteaux de 140 × 140 mm · 2 fermes
Surface réelle de couverture	24,7 m²

Cotes du modèle de référence fourni. Les adaptations, équipements et prestations compris sont précisés au devis.

Votre dossier original

Les 6 planches du modèle

Vue d’ensemble, cotes et détails : retrouvez les planches originales de Périgord Paysage. Cliquez sur une image pour la lire en grand ou ouvrez le PDF complet.

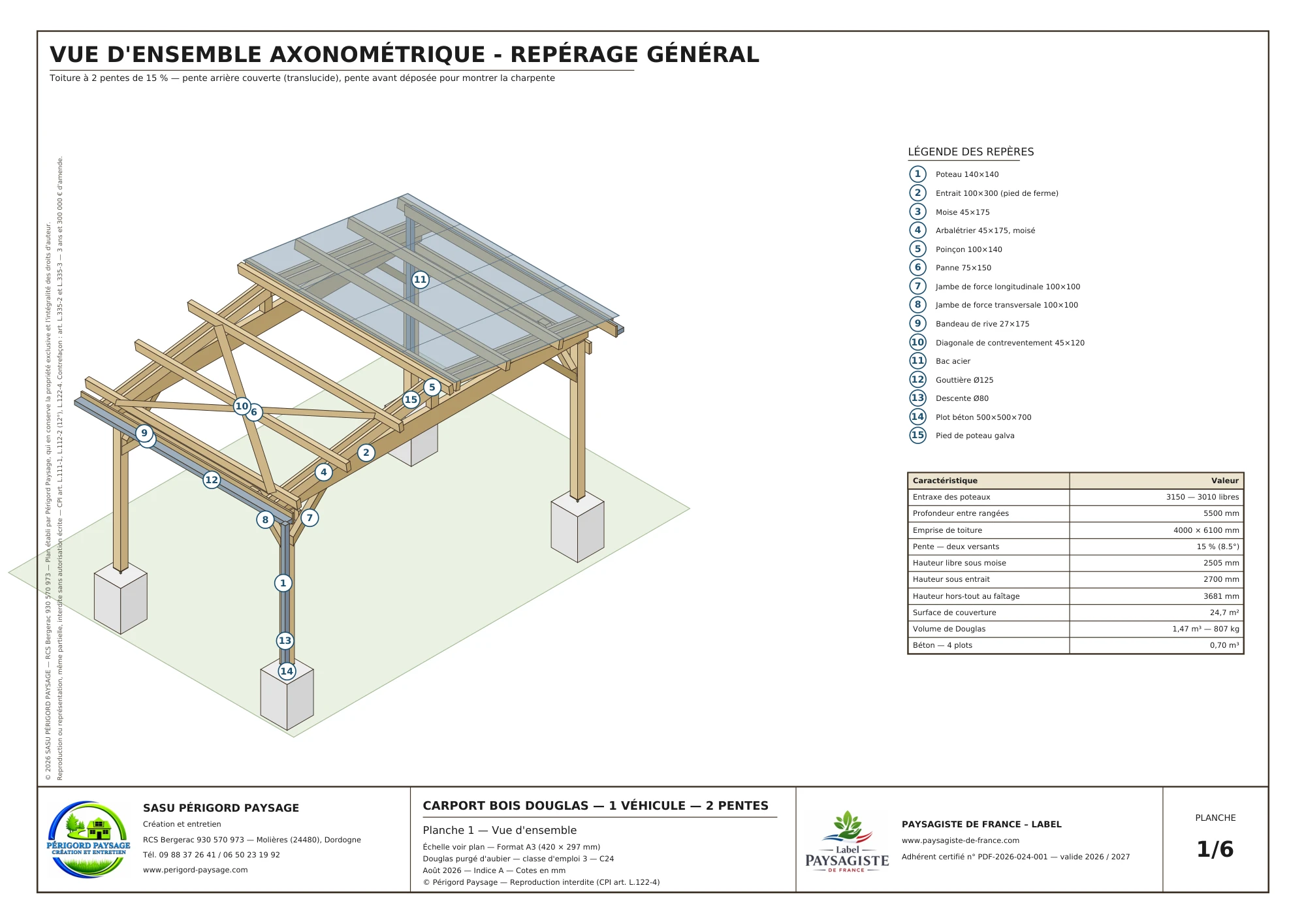

Carport Douglas à deux pentes · 1 véhicule : Vue d’ensemble et repérage — 01 — Vue d’ensemble et repérage

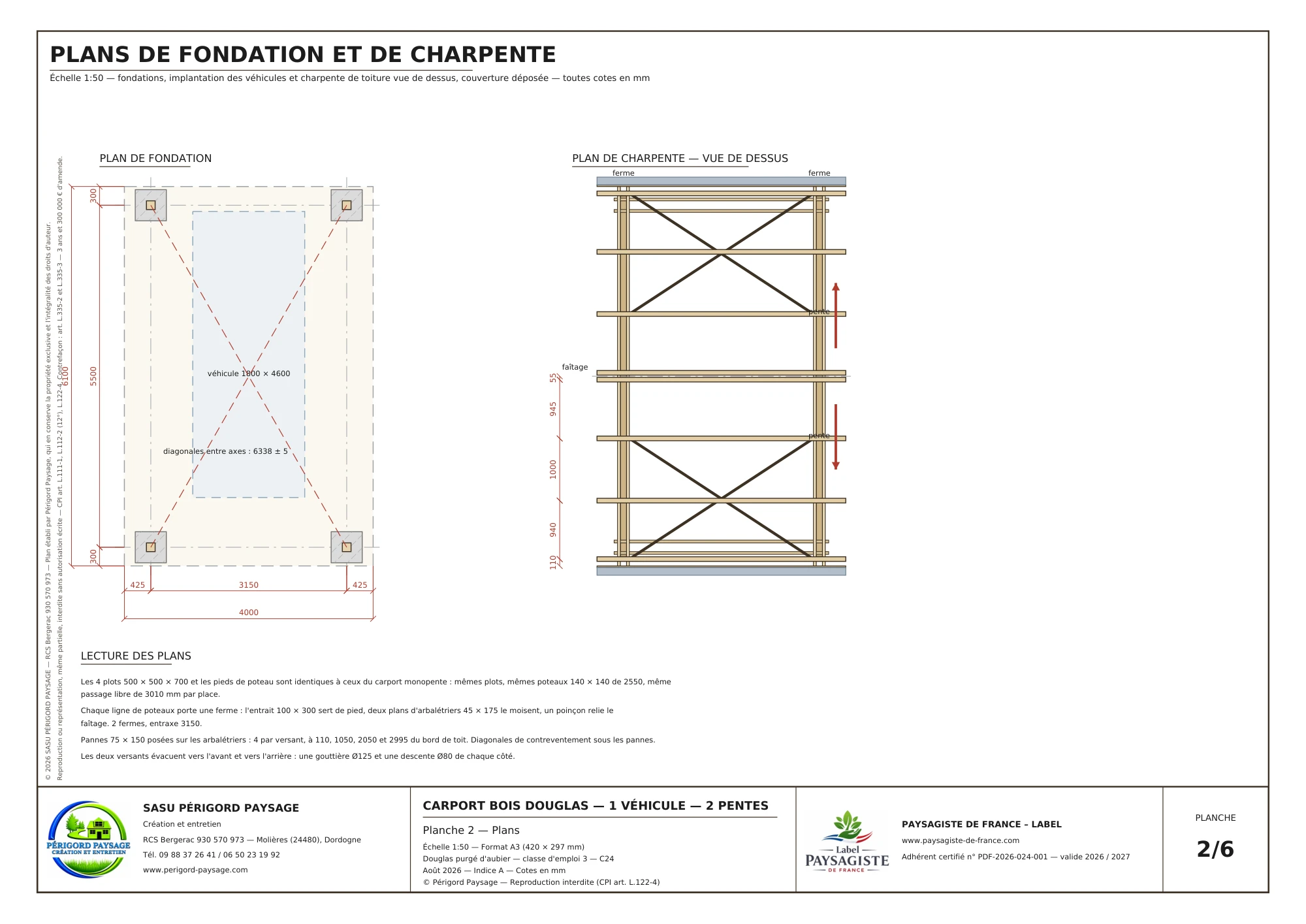

Carport Douglas à deux pentes · 1 véhicule : Fondations et plan de charpente — 02 — Fondations et plan de charpente

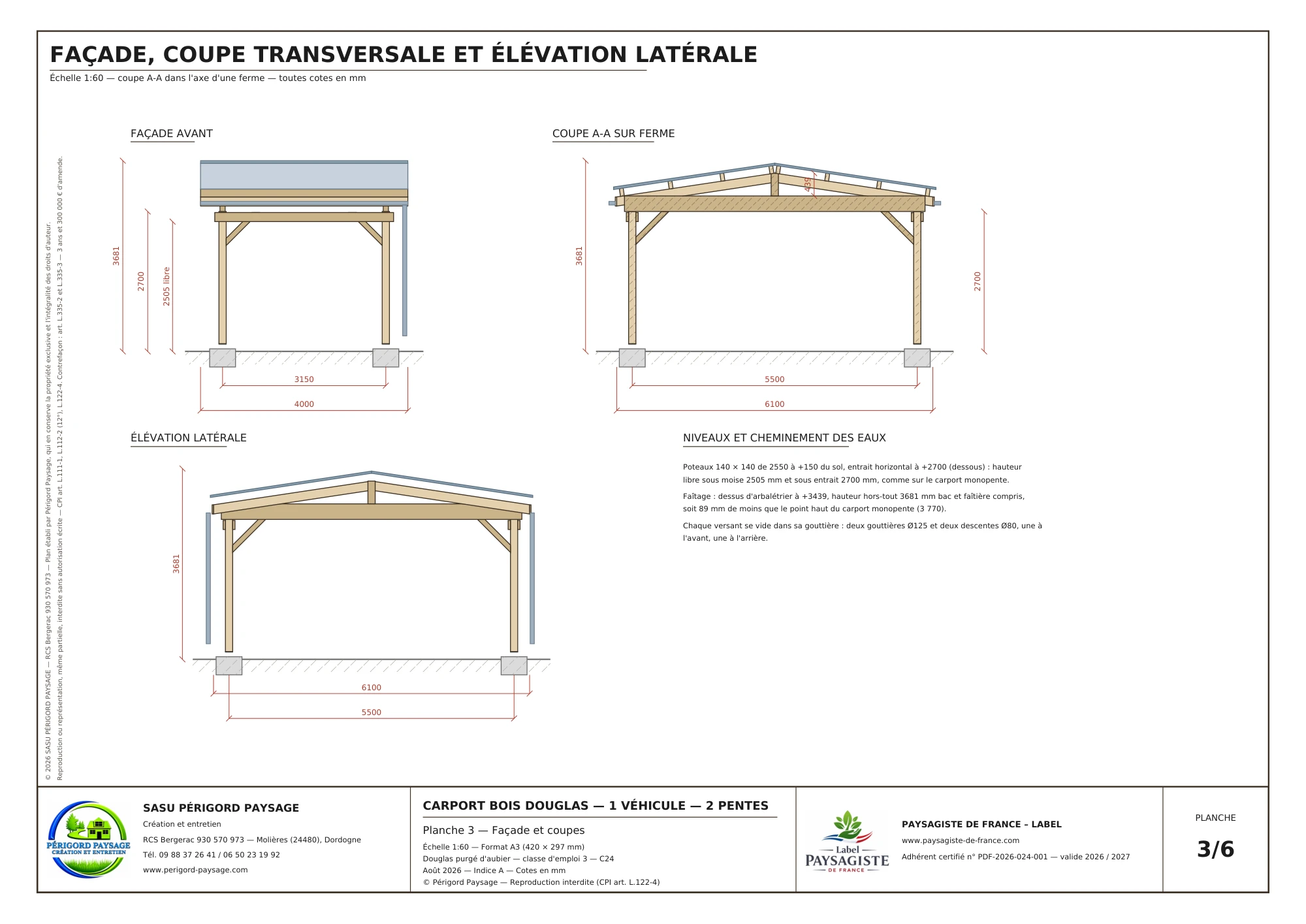

Carport Douglas à deux pentes · 1 véhicule : Façade, coupe et élévation latérale — 03 — Façade, coupe et élévation latérale

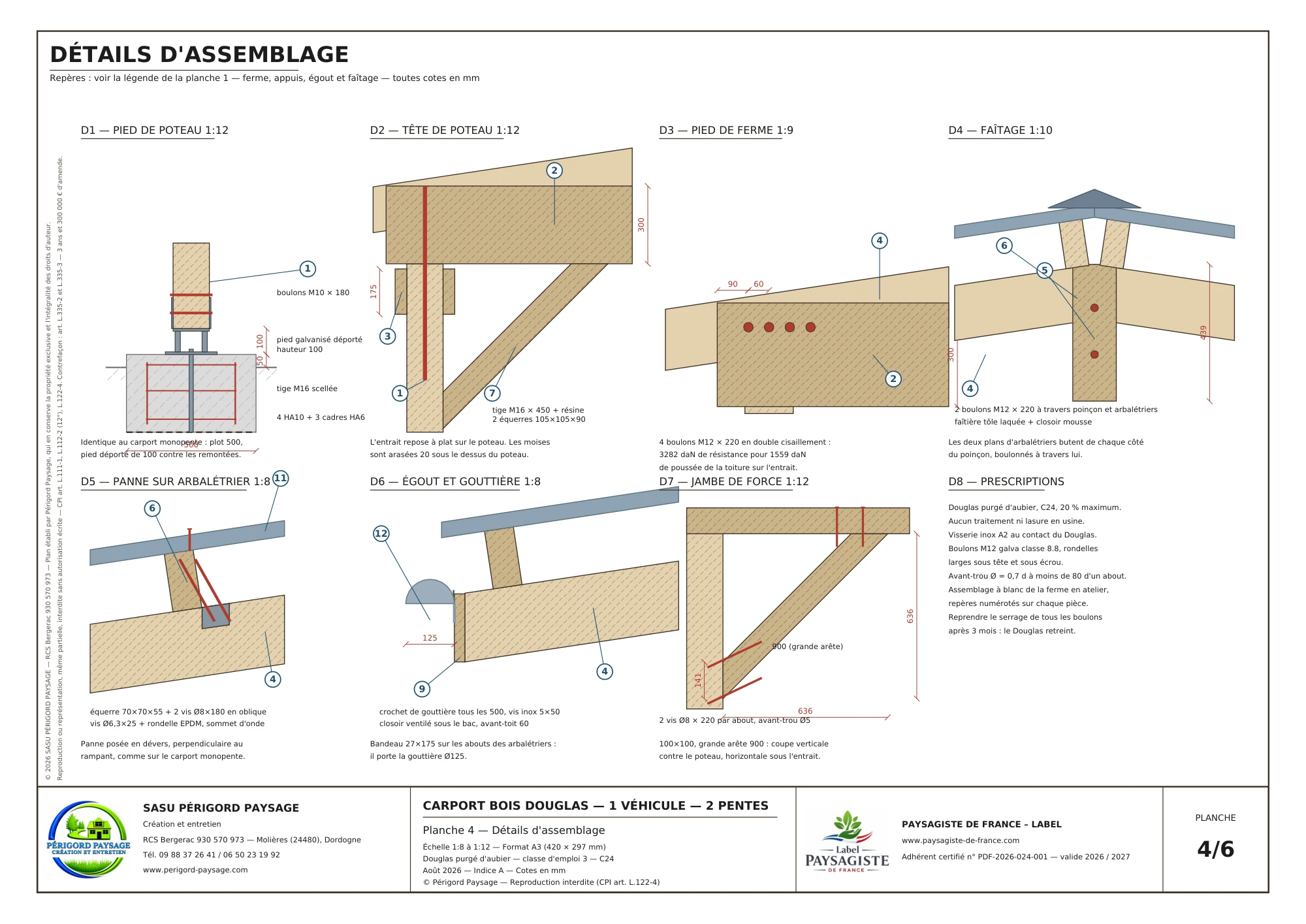

Carport Douglas à deux pentes · 1 véhicule : Détails des assemblages — 04 — Détails des assemblages

Carport Douglas à deux pentes · 1 véhicule : Nomenclature et fournitures — 05 — Nomenclature et fournitures

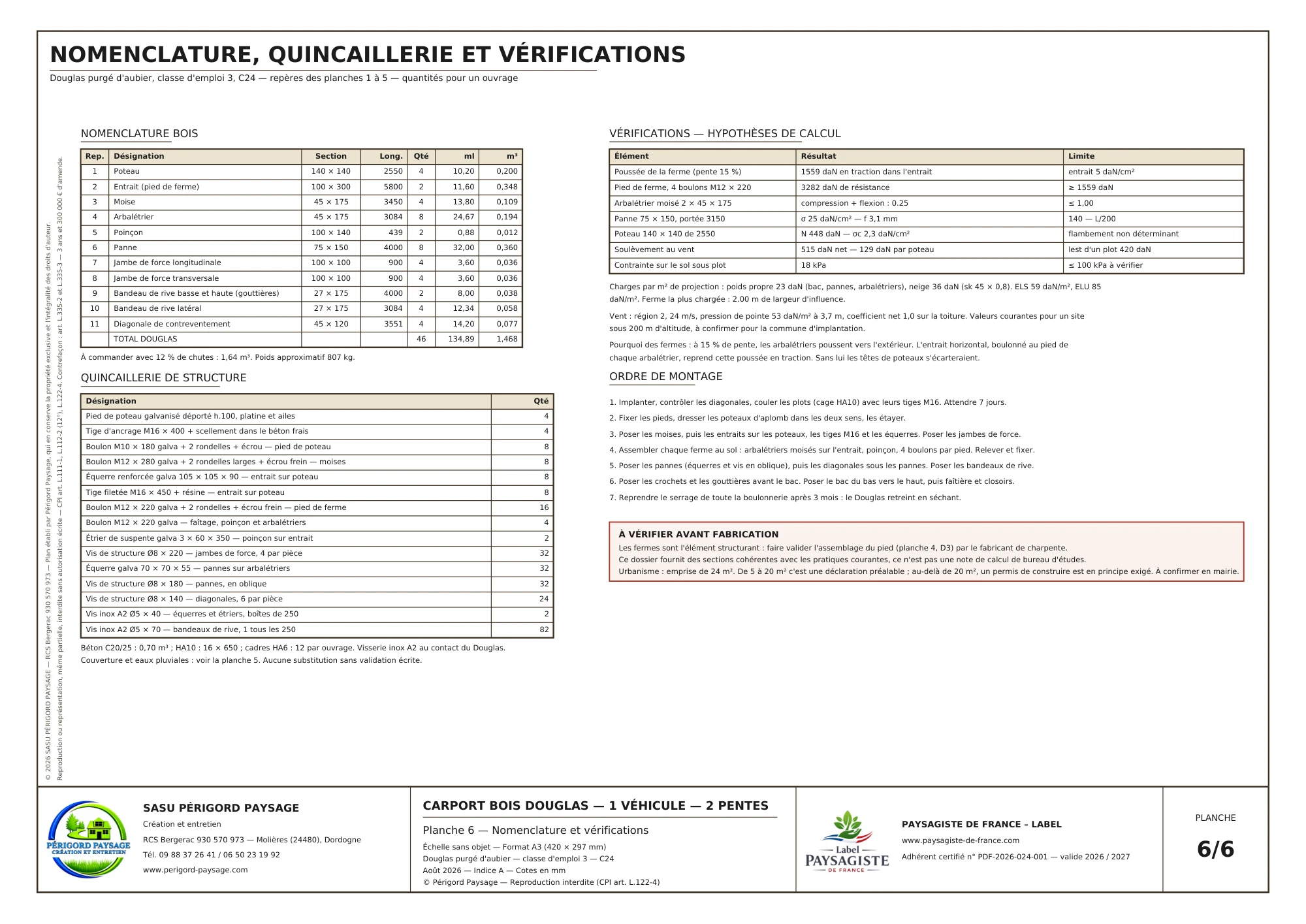

Carport Douglas à deux pentes · 1 véhicule : Hypothèses, vérifications et montage — 06 — Hypothèses, vérifications et montage

Ouvrir le dossier complet · PDF, 6 planches

Une charpente à fermes et pannes apparentes

Les entraits de 100 × 300 mm s’appuient sur les poteaux. Les arbalétriers moisés et les poinçons composent les fermes, sur lesquelles reposent les pannes de 75 × 150 mm. Jambes de force et diagonales complètent le contreventement.

La couverture en bac acier se termine par une faîtière et des bandeaux de rive. Chaque versant évacue vers sa propre gouttière de référence Ø125 mm et sa descente Ø80 mm. Le raccordement final des eaux est à définir pour votre terrain.

Adapter les fondations au terrain et à l’exposition

Le dossier présente 4 plots béton de référence de 500 × 500 × 700 mm, avec pieds de poteaux galvanisés maintenant le bois à distance du sol. Les dimensions et ancrages doivent être confirmés selon le sol, l’exposition et les conditions du lieu d’implantation.

La fabrication, la finition, la couverture, les fondations, le transport et le montage sont précisés au devis. La livraison est proposée dans toute la France ; la pose sur place est étudiée en Dordogne. Prévoyez l’accès des véhicules, la manœuvre et la hauteur de votre stationnement.

Préparer votre projet

Vos questions sur ce modèle

Quelle est la hauteur disponible pour le véhicule ?

Le point libre indiqué sous moise est de 2,505 m ; le dessous de l’entrait est à 2,70 m. Le faîtage à 3,681 m indique la hauteur extérieure totale, et non le passage.

La toiture est-elle transparente sur une partie ?

La transparence et les parties déposées sont des conventions de dessin destinées à montrer la charpente. Le modèle prévoit une couverture en bac acier sur les deux versants.

Les plots béton du plan sont-ils adaptés à tous les terrains ?

Ils constituent les appuis de référence du dossier. La validation de l’implantation et l’adaptation des fondations sont nécessaires pour chaque projet.

Comment connaître le prix et les prestations comprises ?

Le prix dépend de la configuration, des équipements, de la finition, du transport et de la pose éventuelle. Décrivez votre projet et votre commune pour recevoir un devis détaillé.
