Séparation de jardin · Lames coulissantes

Claustra Douglas, entraxe 2 m et hauteur 1,80 m

Name: Structure Bois Jardin – Périgord Paysage
Address: 55 Rue du 8 Mai 1945, Molières, Dordogne, 24480, FR
Telephone: +33988372641
Price range: Sur devis

Un claustra à lames horizontales pour délimiter une terrasse, composer une séparation ou atténuer les vues. Les lames Douglas s’insèrent dans des poteaux rainurés, avec un jour de 20 mm et une garde au sol de 100 mm.

Demander un devis pour ce modèle Retour au catalogue

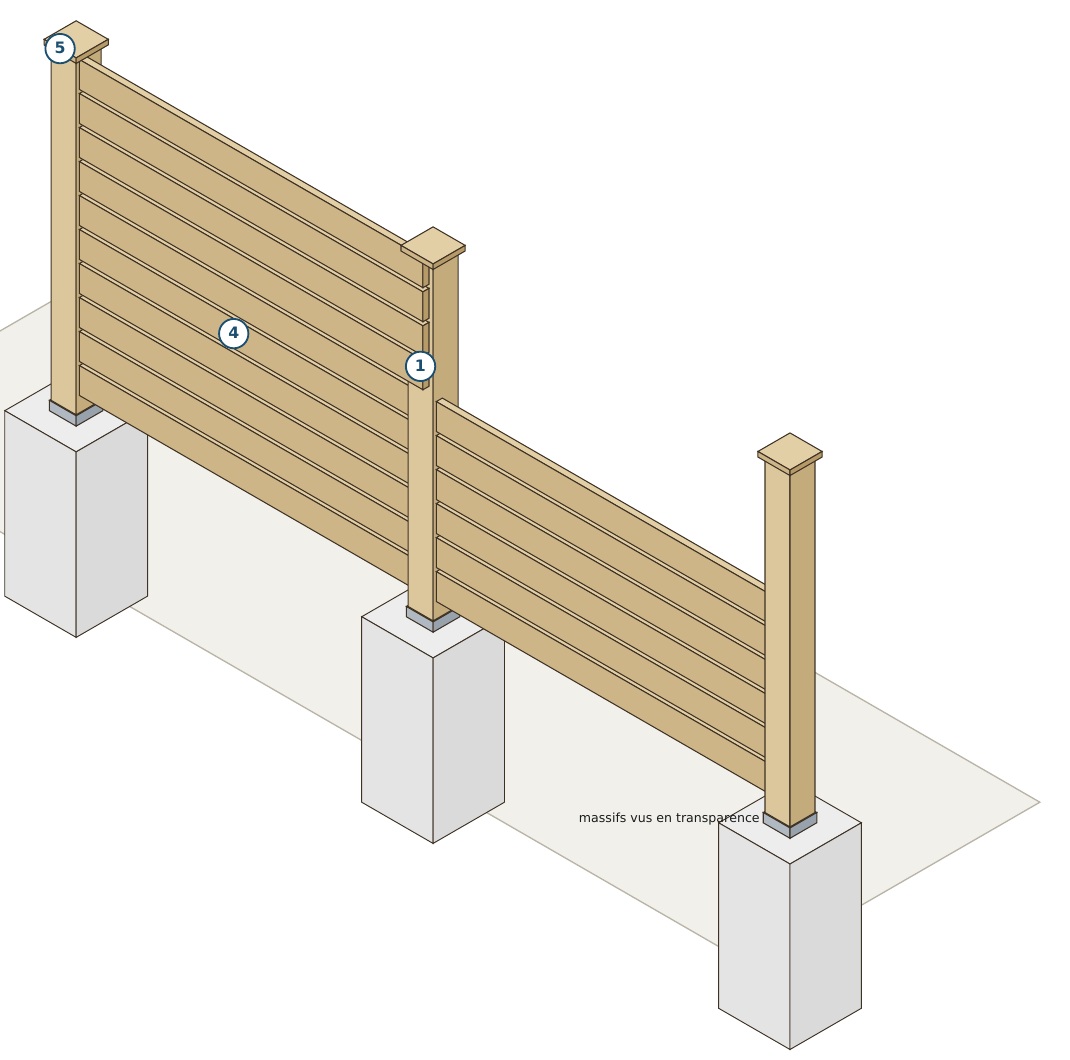

Vue axonométrique originale du claustra douglas, entraxe 2 m et hauteur 1,80 m, extraite du plan Périgord Paysage — Vue de votre plan original · © Périgord Paysage

Les plans du modèle

La structure, vue dans ses détails

La travée de droite est représentée en cours de remplissage pour rendre visible la rainure des poteaux. L’élévation et les coupes expliquent le glissement des lames, leurs espacements et les appuis. Cliquez sur une planche pour la lire en grand.

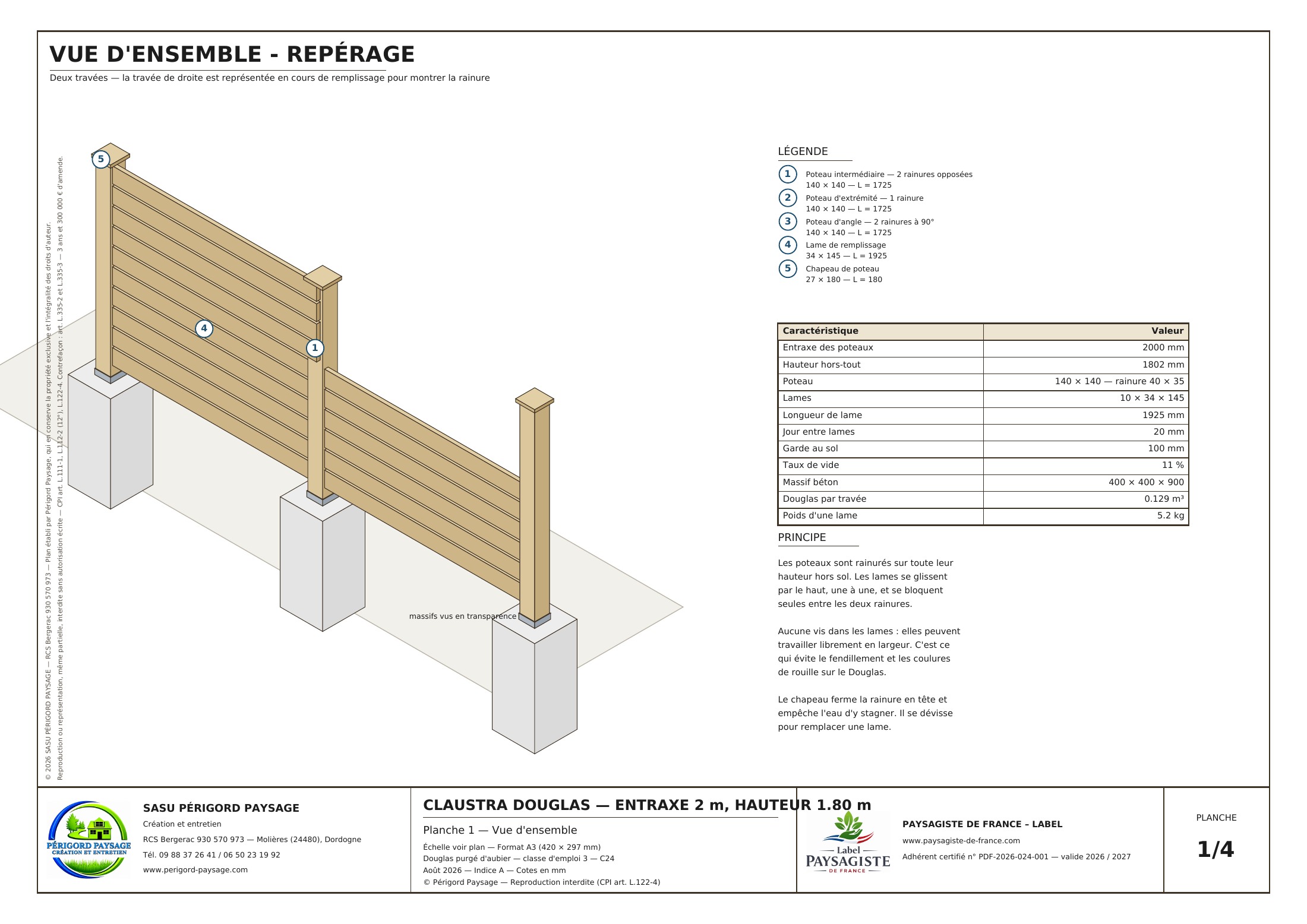

Plan original : vue d’ensemble axonométrique et repérage des pièces — 01 — Vue d’ensemble et repérage

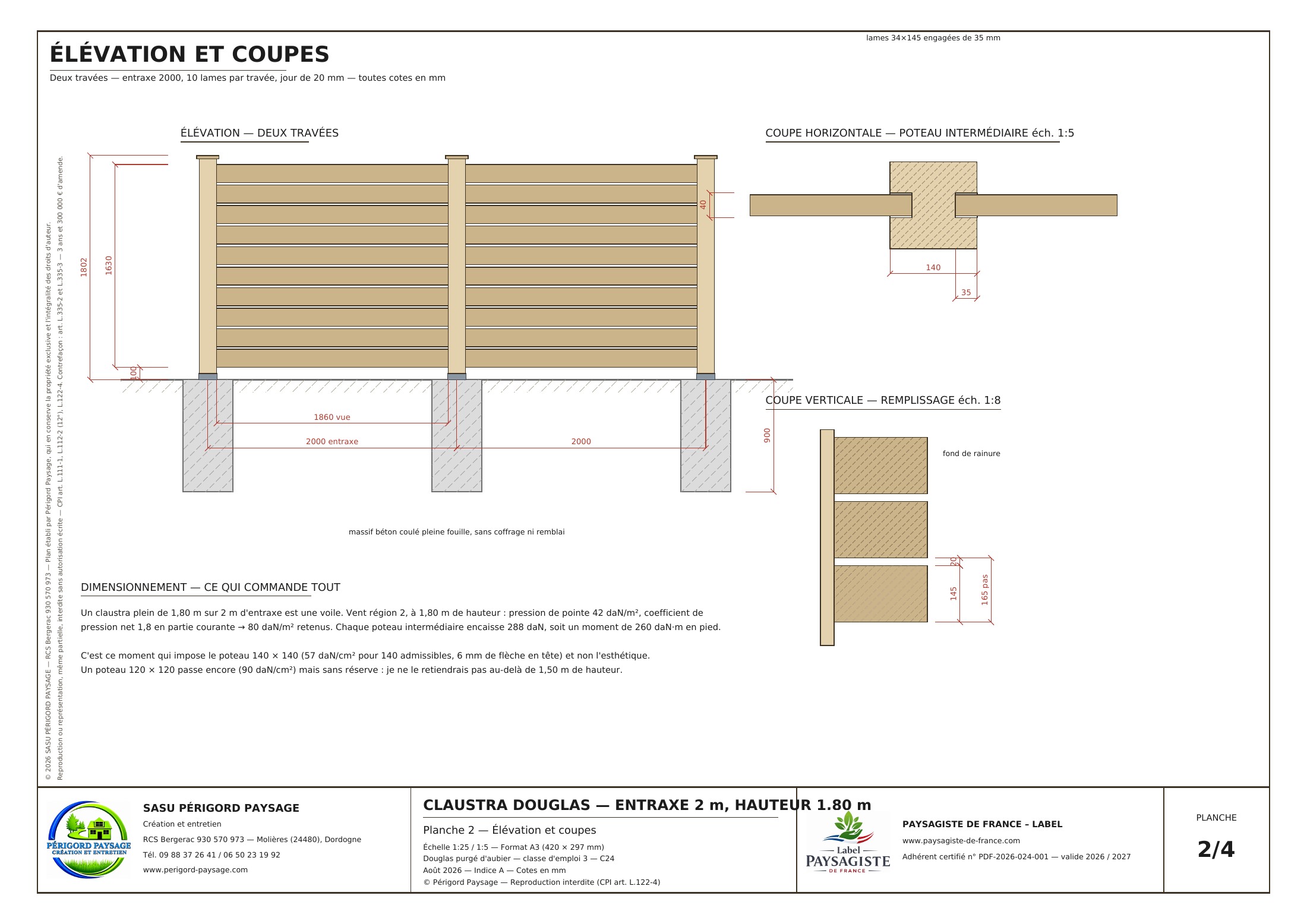

Plan original : élévation et coupes des poteaux — 02 — Élévation et coupes des poteaux

Consulter le dossier de plans complet · PDF, 4 planches

Le modèle en détail

Une séparation qui conserve des jours

Le claustra peut composer un écran le long d’une terrasse, marquer une limite dans le jardin ou séparer deux usages d’un même espace. Les lames horizontales et les poteaux de forte section donnent une lecture régulière à l’ensemble.

Les espaces de 20 mm entre les lames rendent ce modèle ajouré. Il atténue les vues selon l’angle d’observation, mais ne constitue pas une occultation totale. La garde au sol de 100 mm dégage le bois de la surface du terrain et facilite l’entretien au pied du claustra.

Fabrication à la commande par Périgord Paysage à Molières, en Dordogne. Livraison dans toute la France et pose en Dordogne sur devis.

Les dimensions à connaître

Entraxe des poteaux	2 000 mm, de centre à centre
Hauteur hors-tout	1 802 mm
Largeur visible entre poteaux	1 860 mm
Poteaux	140 × 140 mm
Rainures	40 mm de largeur × 35 mm de profondeur
Remplissage par travée	10 lames de 34 × 145 mm
Longueur des lames	1 925 mm
Jour entre lames	20 mm
Garde au sol	100 mm
Massif de référence du plan	400 × 400 × 900 mm par appui, à adapter au site

Dimensions du modèle de référence établi par Périgord Paysage. Les adaptations et prestations comprises sont précisées au devis.

Comprendre l’entraxe de 2 mètres

Les 2 m indiqués dans le nom correspondent à la distance entre les axes des poteaux. Ils ne sont ni la longueur d’une lame, ni la largeur extérieure totale d’un panneau avec ses deux poteaux. La largeur visible entre les poteaux est de 1 860 mm et les lames de 1 925 mm s’engagent dans les rainures.

Pour composer une ligne, les poteaux intermédiaires sont partagés entre les travées. Le nombre de modules, les extrémités, les retours et les angles sont déterminés d’après votre tracé. Sur un terrain en pente, le dossier prévoit des travées décalées en redans, avec des lames horizontales.

Des lames insérées dans les poteaux

Les poteaux sont rainurés sur leur hauteur hors sol. Les lames se glissent par le haut, avec un engagement dans les deux rainures. Le jeu entre la rainure de 40 mm et la lame de 34 mm permet au bois de travailler avec les variations d’humidité.

Les lames ne sont pas vissées dans les poteaux. Le chapeau ferme la tête de la rainure et se dévisse pour permettre le remplacement d’une lame. Selon le tracé, le plan distingue un poteau d’extrémité à une rainure, un poteau intermédiaire à deux rainures opposées et un poteau d’angle.

Des ancrages définis pour votre terrain

Un écran d’environ 1,80 m de haut est soumis aux efforts du vent. Les poteaux, supports et fondations doivent donc être considérés ensemble. Le dossier présente des supports galvanisés à sceller et des massifs de référence de 400 × 400 × 900 mm, avec le bois séparé du béton.

L’exposition, la nature du sol et les contraintes du lieu de pose peuvent nécessiter des adaptations. Pour le devis, transmettez la longueur totale, les angles, les différences de niveau et des photos du terrain. Les formalités et prescriptions locales se vérifient auprès de la mairie pour votre implantation.

Préparer votre projet

Vos questions sur ce modèle

Le claustra est-il totalement opaque ?

Non. Les lames sont espacées de 20 mm. Il s’agit d’un écran ajouré qui conserve des vues selon l’angle.

Que signifie entraxe 2 m ?

C’est la distance de centre à centre entre deux poteaux. La largeur totale de votre ligne dépend aussi des poteaux de départ et d’arrivée.

Peut-on remplacer une lame ?

Le chapeau démontable et les rainures permettent de retirer les lames par le haut pour intervenir sur le remplissage.

Parlons de votre implantation

Envoyez votre commune, les dimensions disponibles et quelques photos du lieu. Le devis précise la structure, les finitions, les adaptations, la livraison et la pose souhaitée.

Demander mon devis 09 88 37 26 41
