Espace de détente · Terrasse et charpente

Kiosque Douglas 3 × 3 m avec toiture à 4 pans

Name: Structure Bois Jardin – Périgord Paysage
Address: 55 Rue du 8 Mai 1945, Molières, Dordogne, 24480, FR
Telephone: +33988372641
Price range: Sur devis

Un kiosque de jardin réunissant une terrasse bois de 9 m², une charpente à quatre poteaux et une toiture pyramidale à quatre pans. La couverture en lames de Douglas conserve l’aspect bois de l’ensemble.

Demander un devis pour ce modèle Retour au catalogue

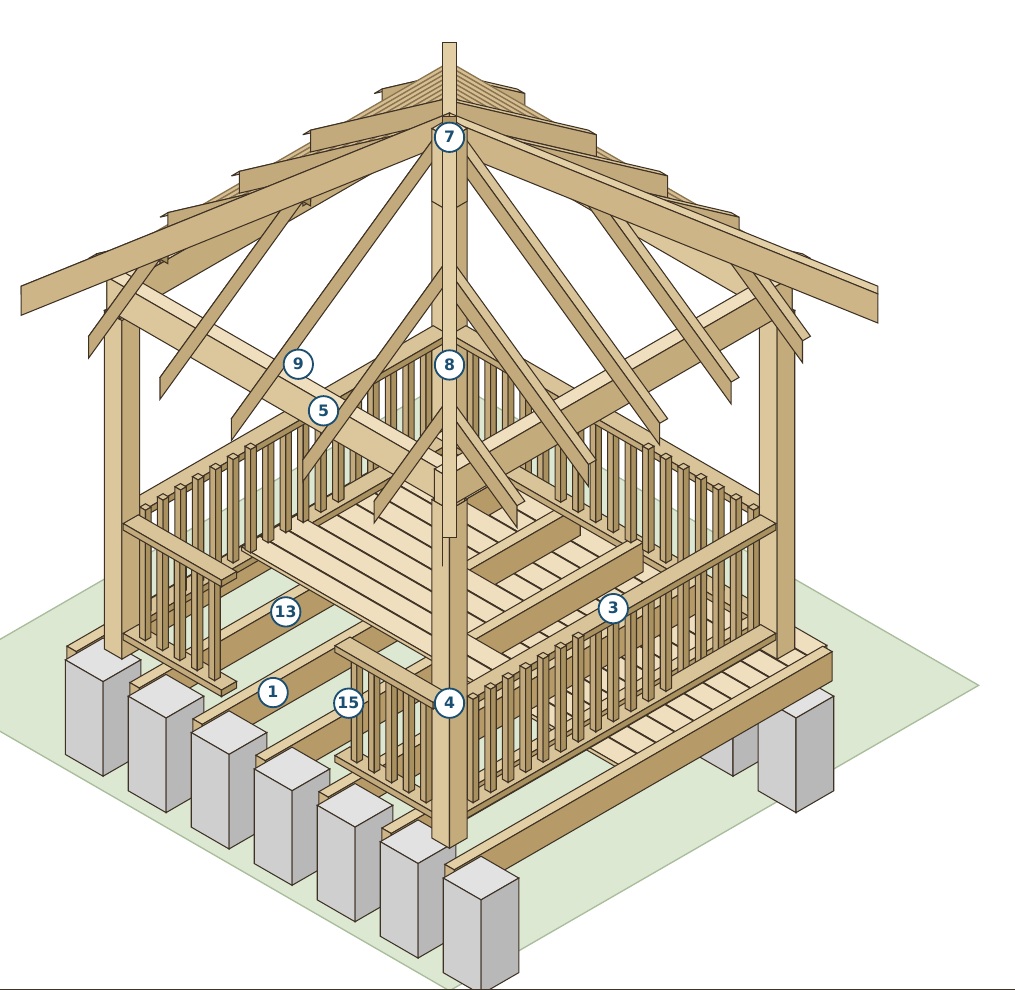

Vue axonométrique originale du kiosque douglas 3 × 3 m avec toiture à 4 pans, extraite du plan Périgord Paysage — Vue de votre plan original · © Périgord Paysage

Les plans du modèle

La structure, vue dans ses détails

La couverture est déposée sur les deux pans avant et le platelage est partiellement retiré pour montrer la charpente et l’ossature de la terrasse. L’élévation et la coupe précisent la pente du toit et les hauteurs utiles. Cliquez sur une planche pour la lire en grand.

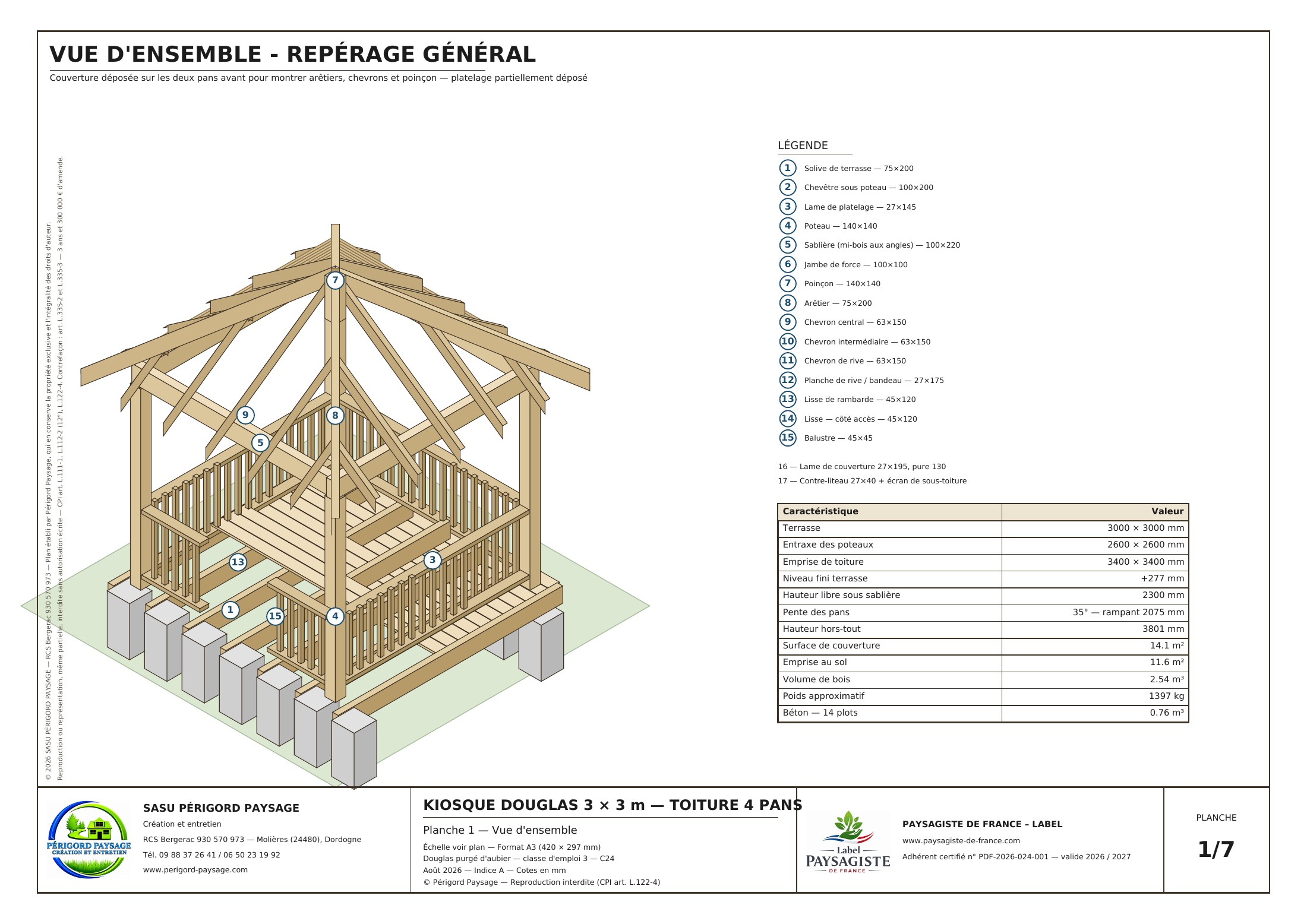

Plan original : vue d’ensemble axonométrique et repérage des pièces — 01 — Vue d’ensemble et repérage

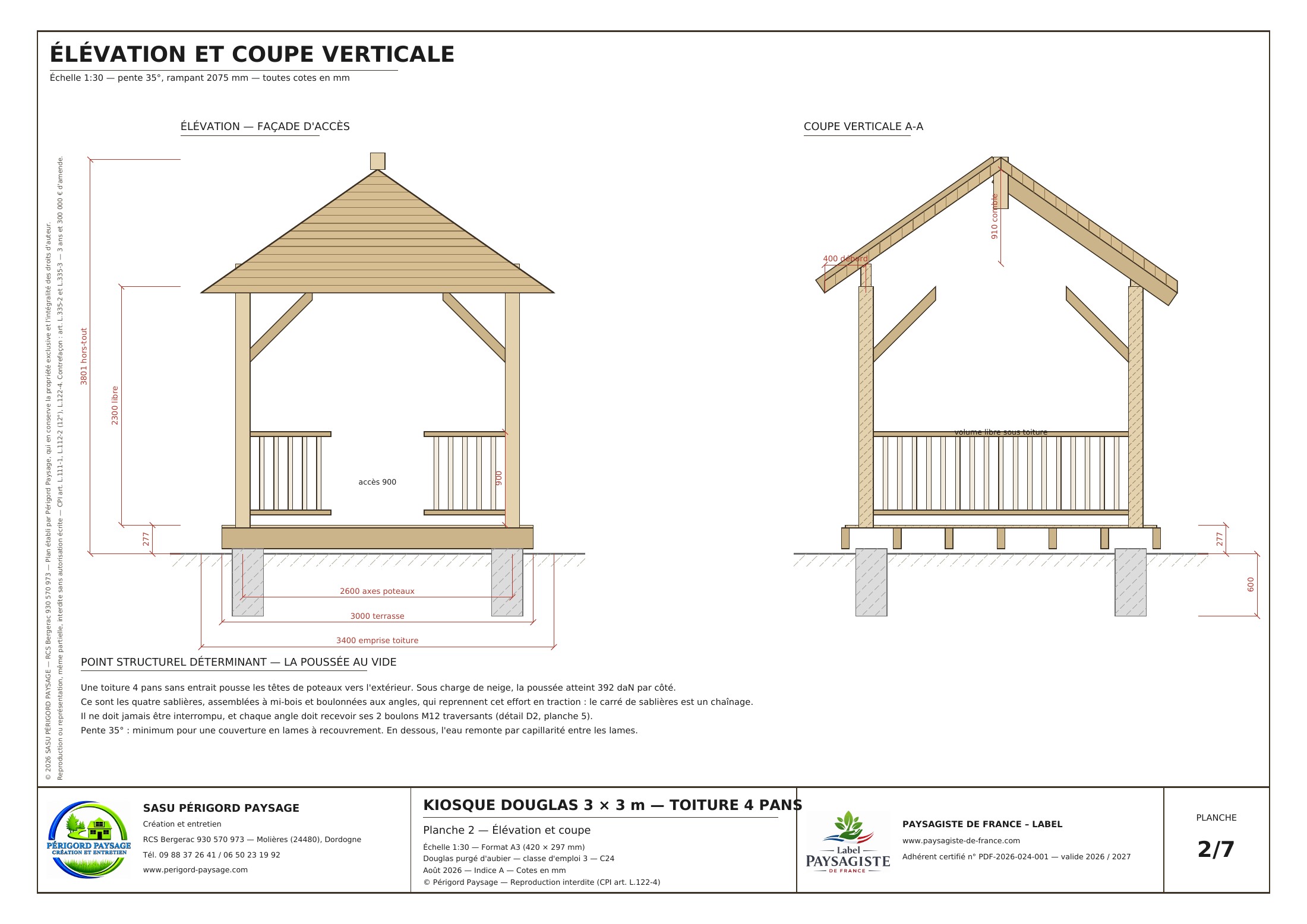

Plan original : élévation et coupe verticale — 02 — Élévation et coupe verticale

Consulter le dossier de plans complet · PDF, 7 planches

Le modèle en détail

Un espace de jardin à vivre

La terrasse de 3 × 3 m crée une surface de 9 m² pour un coin de repos, un petit espace de repas ou un point d’accueil dans le jardin. Les quatre poteaux encadrent l’espace sans le fermer et la toiture à quatre pans dessine une silhouette centrale, visible de tous les côtés.

Le modèle comprend un platelage en lames Douglas de 27 × 145 mm et une rambarde avec une ouverture d’accès de 900 mm. Le niveau de terrasse est à 277 mm au-dessus du sol de référence ; l’accès et le raccord au terrain doivent être prévus selon l’emplacement choisi.

Fabrication à la commande par Périgord Paysage à Molières, en Dordogne. Livraison dans toute la France et pose en Dordogne sur devis.

Les dimensions à connaître

Terrasse	3 000 × 3 000 mm · 9 m²
Implantation entre axes des poteaux	2 600 × 2 600 mm
Emprise de toiture	3 400 × 3 400 mm
Hauteur libre sous sablière	2 300 mm
Hauteur hors-tout	3 801 mm
Niveau fini de terrasse	277 mm au-dessus du sol de référence
Pente des quatre pans	35°
Poteaux et sablières	140 × 140 mm · 100 × 220 mm
Couverture prévue	Lames Douglas de 27 × 195 mm à recouvrement, écran de sous-toiture
Accès prévu	Ouverture de 900 mm dans la rambarde

Dimensions du modèle de référence établi par Périgord Paysage. Les adaptations et prestations comprises sont précisées au devis.

Une toiture pyramidale en bois

Les quatre pans présentent une pente de 35°. La couverture est composée de lames Douglas de 27 × 195 mm à recouvrement. Le dossier prévoit un recouvrement de 65 mm, un écran de sous-toiture et des contre-liteaux qui ménagent une lame d’air.

L’emprise de la toiture est de 3,40 × 3,40 m, plus large que la terrasse. Les arêtiers, chevrons et le poinçon composent la charpente visible. La couverture bois demande de conserver la pente et les recouvrements prévus dans cette conception.

La charpente et la terrasse travaillent séparément

Quatre poteaux de 140 × 140 mm portent les sablières de 100 × 220 mm. Les sablières sont assemblées à mi-bois et boulonnées aux angles pour former un cadre continu. Les huit jambes de force et les assemblages complètent cette ossature.

La terrasse repose sur ses solives de 75 × 200 mm. Les poteaux de toiture ne portent pas simplement sur les lames du platelage : le dossier prévoit des chevêtres de 100 × 200 mm et des appuis placés sous les poteaux. Cette répartition est une partie essentielle du modèle.

Implantation, finition et entretien

La hauteur totale est de 3,801 m et la hauteur libre sous sablière de 2,30 m. Le plan prévoit quatorze plots de référence de 300 × 300 × 600 mm. Leur conception se vérifie selon le terrain et les conditions locales ; les hypothèses du dossier ne remplacent pas une étude adaptée à tout site.

Le Douglas purgé d’aubier évolue naturellement vers une teinte grisée à l’extérieur. Un saturateur peut être étudié pour le rendu souhaité. Le suivi comprend le maintien des évacuations libres, la surveillance des assemblages et l’entretien du platelage selon la finition retenue.

Préparer votre projet

Vos questions sur ce modèle

La terrasse est-elle prévue dans le modèle ?

Oui. Le plan présente une terrasse Douglas de 3 × 3 m avec son ossature, ses appuis et son platelage.

La toiture est-elle en bac acier ?

Non. Cette version prévoit une couverture en lames Douglas à recouvrement, avec un écran de sous-toiture et une lame d’air.

Peut-on changer la couverture ou les dimensions ?

Une variante peut être étudiée au devis. Le poids, la pente, les assemblages et les appuis doivent alors être réexaminés.

Parlons de votre implantation

Envoyez votre commune, les dimensions disponibles et quelques photos du lieu. Le devis précise la structure, les finitions, les adaptations, la livraison et la pose souhaitée.

Demander mon devis 09 88 37 26 41
